工业II级钢筋混凝土排水管外压荷载试验方法

文章出处:君明水泥 人气:0 发表时间:2020-09-01 13:27

工业II级钢筋混凝土排水管外压荷载试验方法

一、 GB/T11836-2009标准规定了II级钢筋混凝土排水管外压荷载、仪器设备和量具、试验方法、试验步骤、结果计算及试验报告。

二、外压荷载

采用三点试验法,通过机械压力的传递,试验管子的抗裂荷载和破坏荷载

三、试件一个,为整根管或从管体上截取长度不小于1m的圆柱体;自然养护的管龄期不少于28天;蒸汽养护的管龄期不少于14天。

四、试验步骤

1、检查设备状况,设备无故障时方可试验;

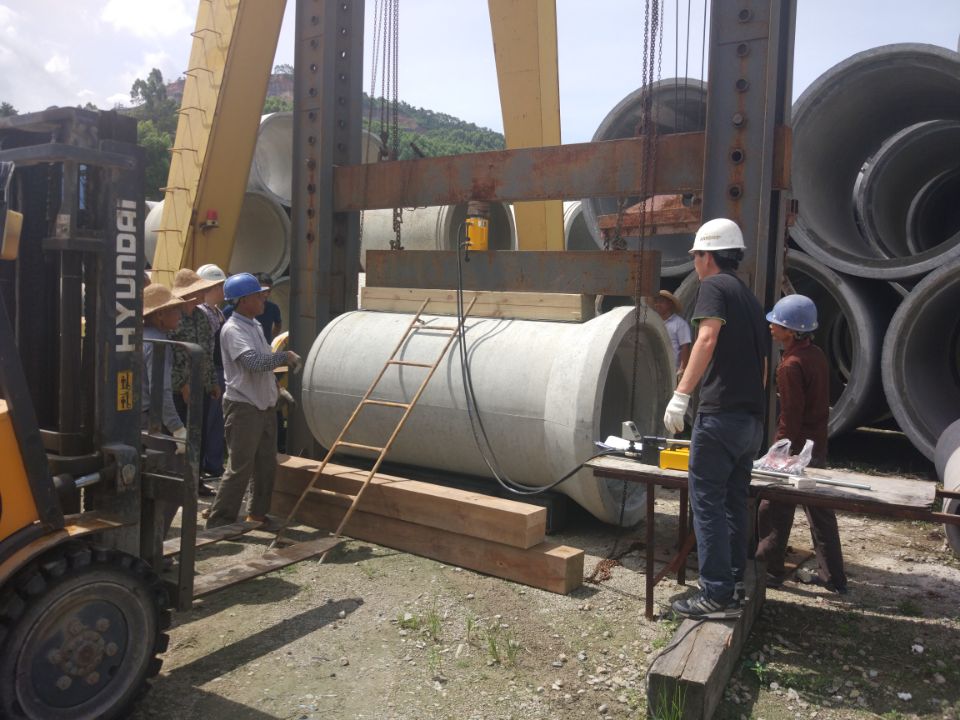

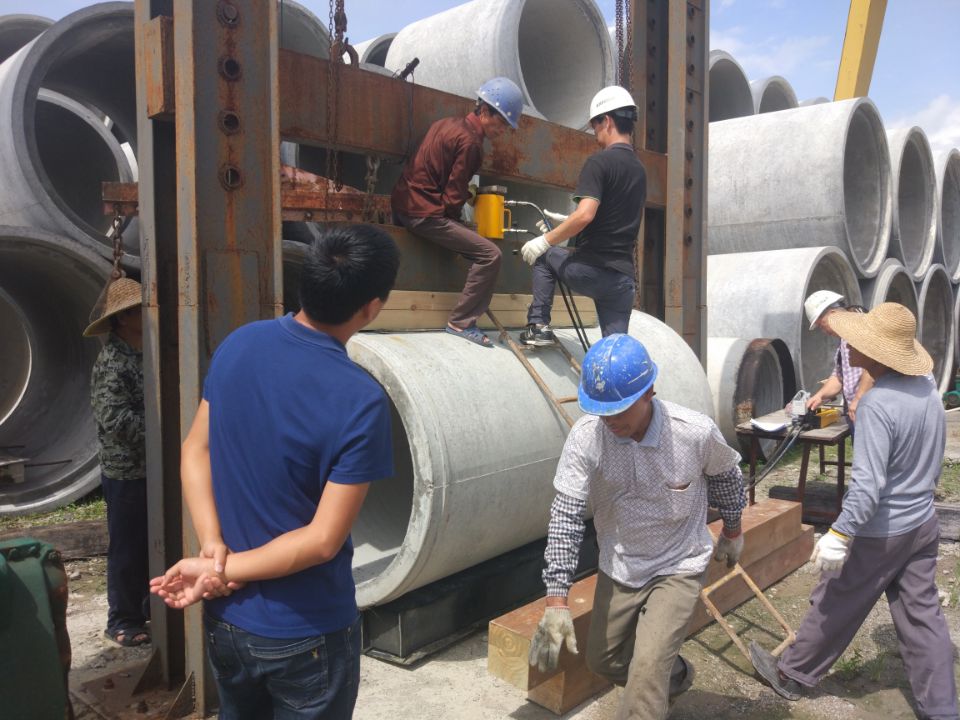

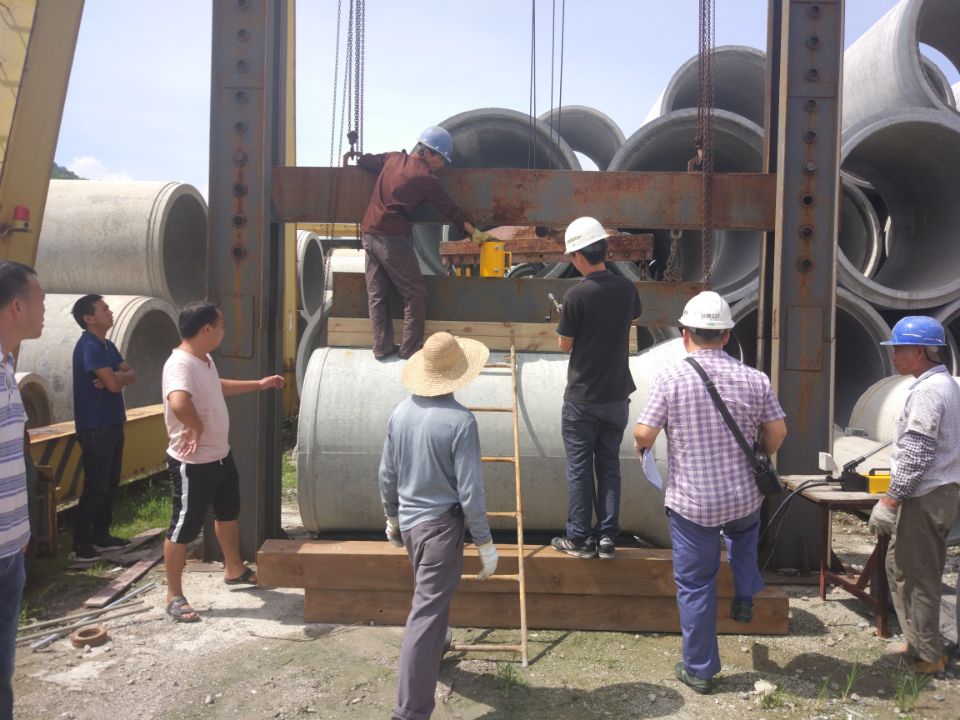

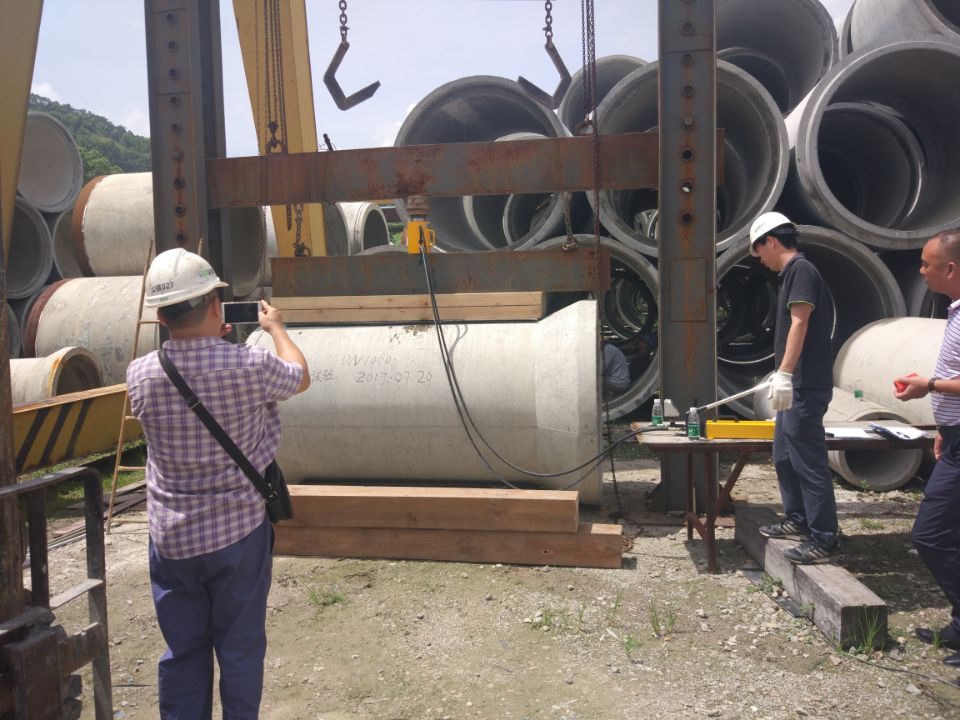

2、将试件安置于外压试验机的下支承梁上,使管的轴线与两根硬质木梁平行。然后将上支承梁安置于管上,使上、下支承梁与管的轴线平行;

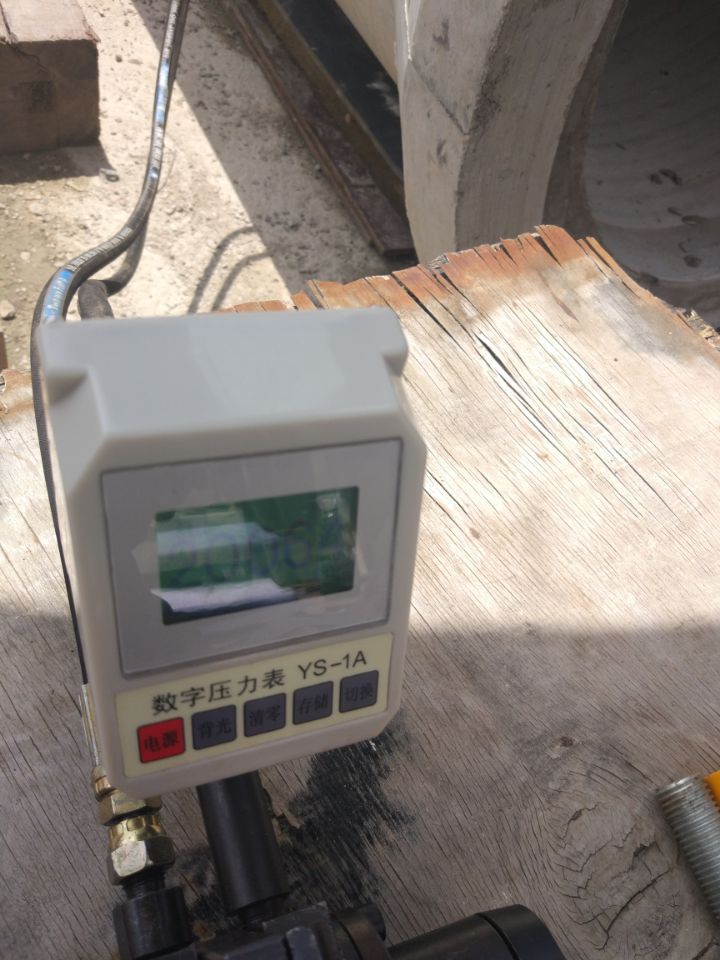

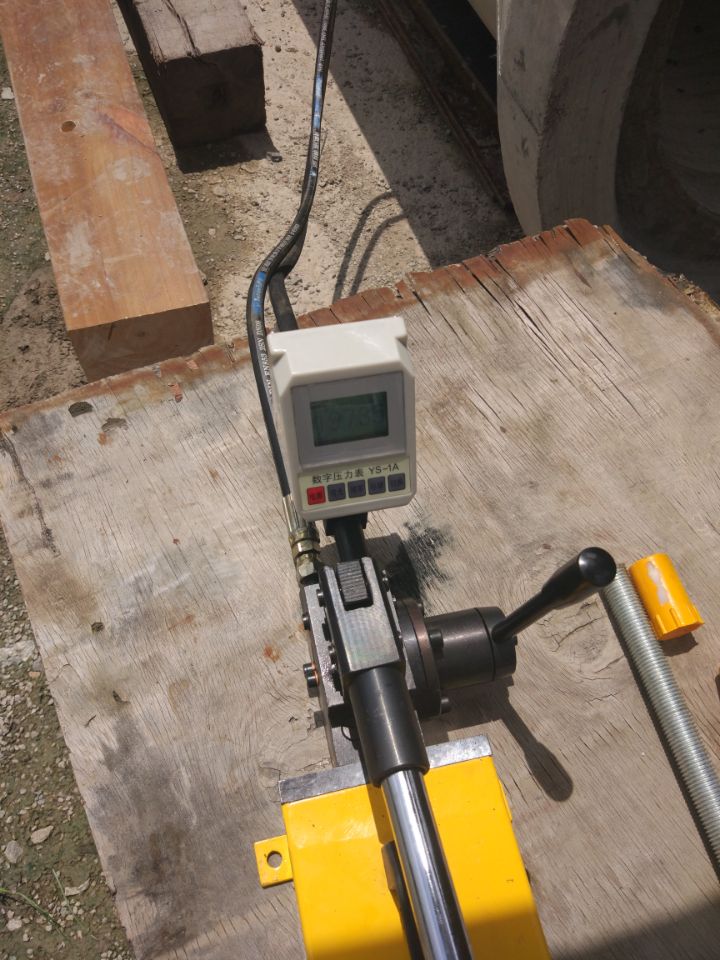

3、开动外压试验机油泵,使压板与上支承梁接触,按每分钟不大于5kN/m的加荷速度均匀加荷;

4、按裂缝荷载的加荷速度分级加荷,每级加荷量为裂缝荷载的20%,恒压1min。逐级加荷至裂缝荷载的80%时,观察有无裂缝宽度较小或无裂缝,可继续加荷至裂缝宽芳达到0.2mm,读取裂缝荷载值。

5、继续按破坏,若未破坏可继续按破坏荷载的10%加荷至破坏荷载,恒压3min,检查破坏情况,如仍未破坏可继续分级加荷至破坏。

6、管体已经破坏不能继续能受荷载时的荷载值为破坏荷载。
